翻页式瓷砖展示架的制作方法
点击次数:更新时间:2020-04-21 14:04:50【打印】【关闭】
本发明涉及一种展示架，特别是一种翻页式瓷砖展示架，属于展示设备技术领域。
背景技术：
随着社会的发展，科学技术的不断进步，人们的生活水平不断提高，对房屋的要求也越来越高。现在，在装饰的时候，他们大多使用瓷砖作为装饰物。陶瓷砖是由难熔金属氧化物和半金属氧化物经研磨、混合、压制、上釉、烧结而成，是一种耐酸、耐碱的陶瓷或石材。建筑或装饰材料称为瓷砖。原材料以粘土、石英砂等为主，随着人们对瓷砖需求的增加，人们对瓷砖样式的要求也越来越高。厂家在向消费者销售时，经常使用瓷砖展示架。目前市场上的瓷砖展示架大多结构简单，在顾客前来购买时无法提供完美的购买解决方案。客户经常需要走来走去看不同的瓷砖，而且展示架结构单一，外观也不美观。它大大降低了顾客的购买欲望，影响了厂家的销售量，降低了工作效率，给厂家带来了经济损失。因此，针对上述问题，我们提出了一种翻页式瓷砖展示架。
技术实现要素：
本发明提供了一种翻页式瓷砖展示架，可以有效解决实际应用中展示架的数量和种类太少，展示效果不美观的问题。
为了解决上述技术问题，本发明提供了以下技术方案：
本发明公开了一种翻页式瓷砖展示架，包括上挡板、展示板、横梁、立柱、底座、下挡板、展示板转轴、轴承、展示窗、卡扣、展示窗转轴、玻璃门板和凸台，上挡板通过显示面板的旋转轴与下挡板连接，上挡板与下挡板之间有多个显示面板，每个显示面板的顶部和底部设有轴承，显示面板的旋转轴通过轴承，在每个显示面板的两端安装有四个显示窗，每个显示窗通过与玻璃门相连的显示窗的旋转轴旋转。
作为本发明的优选技术方案，在上挡板和下挡板之间连接有立柱，立柱之间设置有多个横梁。
作为本发明的优选技术方案，在下挡板与立柱的连接处安装有底座。
作为本发明的优选技术方案，玻璃门板具有突出部，突出部具有一层凹口。
作为本发明的优选技术方案，在显示窗的一端安装有卡扣，显示窗通过卡扣和突起与玻璃门板连接。
作为本发明的优选技术方案，玻璃门板由高透明、坚固、耐磨的材料制成。
本发明的有益效果是：
本发明整体结构紧凑，使用方便。整体采用多块可旋转的显示面板，大大增加了可显示瓷砖的数量和种类，让客户对产品有更深入的观察。两端
每块展板均设有展示窗，透过高透明、耐磨的玻璃门，可清晰直观地观察产品，不影响产品的展示效果，有效保护产品不受损坏。旋转时非常美观，大大增加了顾客的购买欲望，具有良好的经济效益和社会效益，适合推广使用。
简要说明
附图用于提供对本发明的进一步理解，并且构成说明书的一部分，连同本发明的实施例一起用于说明本发明，并且不构成本发明的限制。附图中没有：

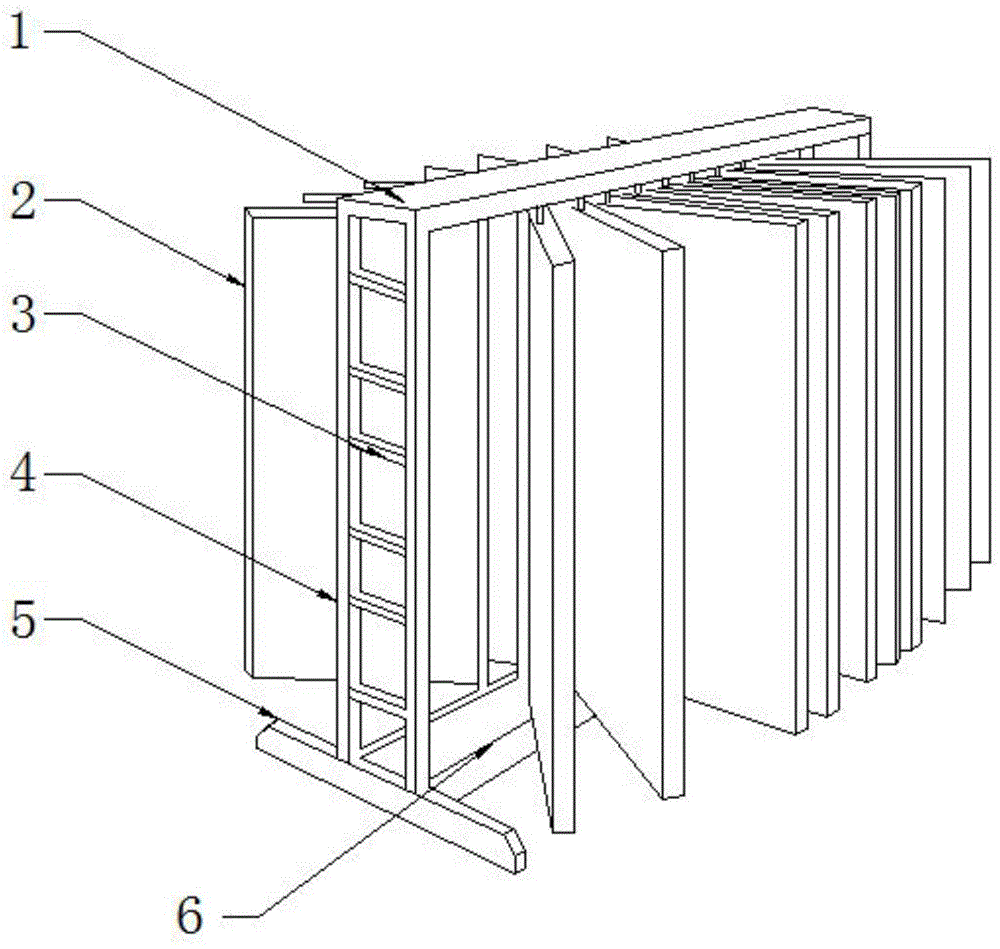

图1是本发明翻页式瓷砖显示架的总体结构示意图；
2是本发明翻页式瓷砖展示架的展示面板示意图；
3是本发明翻页式瓷砖展示架的展示窗口示意图；
图中：1。上挡板；2。显示面板；3。横梁；4。柱子；5。底座；6。下挡板；7。显示面板转轴；8。轴承；9。显示窗口；10。扣；11。显示窗转轴；12。玻璃门板；13。突出。
详细说明
以下参照附图描述本发明的优选实施例。应当理解，本文描述的优选实施例仅用于说明和解释本发明，而不是限制本发明。
实施例：如图。1-3，本发明的翻页式瓷砖展示架包括上挡板1、展示面板2、横梁3、立柱4、底座5、下挡板6和展示面板旋转轴7。轴承8，显示窗9，卡扣10，显示窗旋转轴11，玻璃门板12和凸出13，上挡板1通过显示板旋转轴7连接到下挡板6，上挡板1连接到下几个显示板2，设置在挡板6之间，每个显示面板2的顶部和底部设有轴承8，显示面板转轴7通过轴承8与显示面板2旋转连接，每个显示面板2的两端设有四个显示窗9，每个显示窗9通过显示窗转轴11与玻璃门板12连接。
上挡板1和下挡板6之间连接有立柱4，立柱4之间设置有多个横梁3，以提高整体稳定性。
在下挡板1和立柱4之间的连接处安装有底座5，使显示架的底部更加稳定。
玻璃门板12上设有突起13，突起13上设有一层槽口，槽口的设置使扣10与突起连接更紧密。
在显示窗9的一端安装有卡扣10，显示窗9通过卡扣10和突起13与玻璃门板12连接，使显示窗9和玻璃门板12紧密连接。
玻璃门板12采用高透明、耐用、耐磨的材料制成，提高了使用寿命，让顾客在购买时更直观地看到。
具体地说，将展示架放置在所需的指定位置，取出要展示的瓷砖，松开卡扣10与突起13之间的连接玻璃门12，打开连接玻璃门12，将展示瓷砖放置在展示窗9内，关闭玻璃门板12内，卡扣10。玻璃门板12由高度透明、耐用和耐磨的材料制成-
抗腐蚀材料。您可以直观清晰地查看产品。通过旋转显示门面板12，可以实现对产品的全方位直观观察，非常美观。
本发明整体结构紧凑，使用方便。整体采用多块可旋转的显示面板，大大增加了可显示瓷砖的数量和种类，让客户对产品有更深入的观察。每个展板的两端均设有展示窗，通过高透明度、耐磨玻璃门，可清晰直观地观察产品，不影响产品的展示效果，有效保护产品不受损坏。旋转时非常美观，大大增加了顾客的购买欲望，具有良好的经济效益和社会效益，适合推广使用。
最后，应当注意，上述只是本发明的优选实施例，并不打算限制本发明。尽管已经参照上述实施例详细描述了本发明，但是对于本领域技术人员来说，仍然是可以修改上述实施例中描述的技术方案，或者可以等效地替换一些技术特征。在本发明的精神和原则范围内，所作的任何修改、等效替换、改进等，应当包括在本发明的保护范围内。
技术特点：
一。一种翻页式瓷砖展示架，包括上挡板（1）、展示板（2）、横梁（3）、立柱（4）、底座（5）、下挡板（6）、展示板转动轴（7）、轴承（8）、展示窗（9）、卡扣（10）、展示窗转动轴（11）、玻璃门板（12）和突起（13），其特征在于停止板（1）通过显示面板转轴（7）与下挡板（6）连接，上挡板（1）与下挡板（6）之间设有若干显示面板（2），每个显示面板（2）上下设有轴承（8），显示面板转轴（7）与显示面板（2）通过轴承（8），每个四个显示窗（9）安装在显示面板（2）的两端，每个显示窗（9）通过显示窗转轴（11）与玻璃门板（12）连接。
2。根据权利要求1所述的翻页式瓷砖展示架，其特征在于：上挡板（1）和下挡板（6）之间连接有立柱（4），立柱（4）之间设置有若干横梁（3）。
三。根据权利要求1所述的翻页式瓷砖展示架，其特征在于，在下挡板（1）与立柱（4）的连接处设有底座（5）。
四。根据权利要求1所述的翻页式瓷砖展示架，所述玻璃门板（12）上设有突起（13），突起（13）上设有一层凹槽口。
5个。根据权利要求1所述的翻页式瓷砖展示架，其特征在于，所述展示窗（9）的一端安装有夹子（10），所述展示窗（9）穿过卡片，所述卡扣（10）和突起（13）与玻璃门板（12）连接。
6。根据权利要求1所述的翻页式瓷砖展示架，其特征在于，所述玻璃门板（12）由高透明、耐磨材料制成。
技术总结
本发明公开了一种翻页式瓷砖展示架，包括上挡板、展示板、横梁、立柱、底座、下挡板、展示板转轴、轴承、展示窗、卡扣、展示窗转轴、玻璃门板及突起物，上挡板与下挡板连接挡板通过显示面板的旋转轴，在上挡板和下挡板之间有多个显示面板，每个显示面板的顶部和底部设有轴承，显示面板旋转轴通过轴承与显示面板旋转连接，并在每个显示面板的两端。每个显示窗通过显示窗转轴与玻璃门板连接。本发明采用多个可旋转的显示面板，大大增加了可显示的瓷砖数量和类型，使客户对产品有了更深入的观察。每个显示面板两端均设有显示窗，不影响产品的显示效果，有效保护产品。没有损坏。
|
